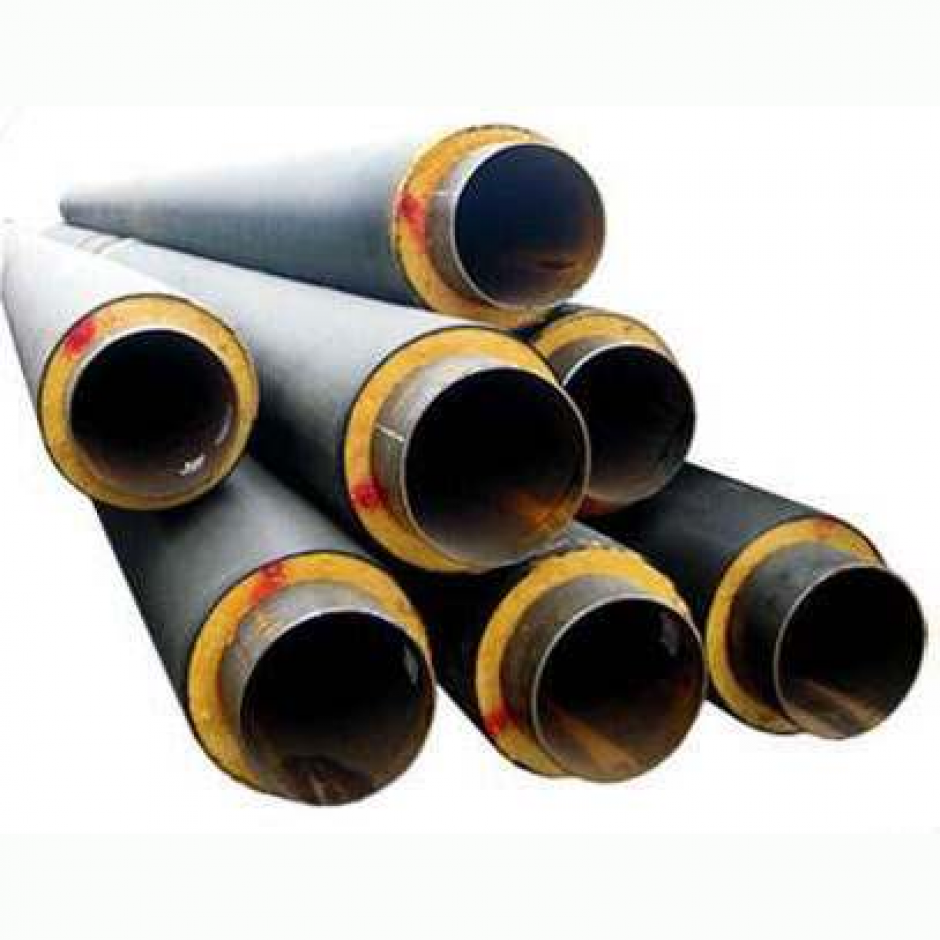

ПИ-труба состоит из следующих частей:
- основной трубы (оцинкованные, черные, из цветных металлов);
- оболочки из полиэтилена (ПЭНД) или оцинкованной стали(ОС);
- теплоизоляционного материала
- вспененный жесткий пенополиуретан (ППУ);
- системы оперативного дистанционного контроля (СОДК).
Трубы предварительно изолированные и комплектующие к ним из ПЭНД предназначены для подземного бестраншейного строительства инженерных тепловых сетей, из ОС - для надземной прокладки тепловых сетей.
| Труба | D, мм | 57 | 76 | 89 | 108 | 133 | 159 | 219 | 273 |
| Отводы | D, мм | 57 | 76 | 89 | 108 | 133 | 159 | 219 | 273 |
| Типоразмер | 25/110 | 32/110 | 38/110 | 45/110 | 57/125 | 76/140 | 89/160 | 108/200 | 133/225 | 159/250 | 219/315 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Условный D, мм |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|
Стальная труба |
Наруж. D, мм |
25 | 32 | 38 | 45 | 57 | 76 | 89 | 108 | 133 | 159 | 219 |
| s, мм | 2 | 2 | 2 | 2,5 | 3 | 3 | 3,5 | 4 | 4 | 4,5 | 6 | |
|
Труба оболочка |
Наруж. D, мм |
90 | 110 | 110 | 110 | 125 | 140 | 160 | 200 | 225 | 250 | 315 |
| s, мм | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5 | 3,9 | 4,9 | |
| Кг | 2,8 | 3,4 | 4,2 | 4,9 | 7,3 | 9,4 | 12,2 | 15,6 | 20 | 25,5 | 45,3 | |
