Компенсатор представляет собой гибкий элемент для соединения трубы, оборудования. Предназначен компенсатор для погашения температурных деформаций трубопровода, гашения движения, снятия вибрации и шума, компенсации смещений, связанных с неточностью монтажа.
Классификация компенсаторов по типам соединительных элементов:
- фланцевые компенсаторы;

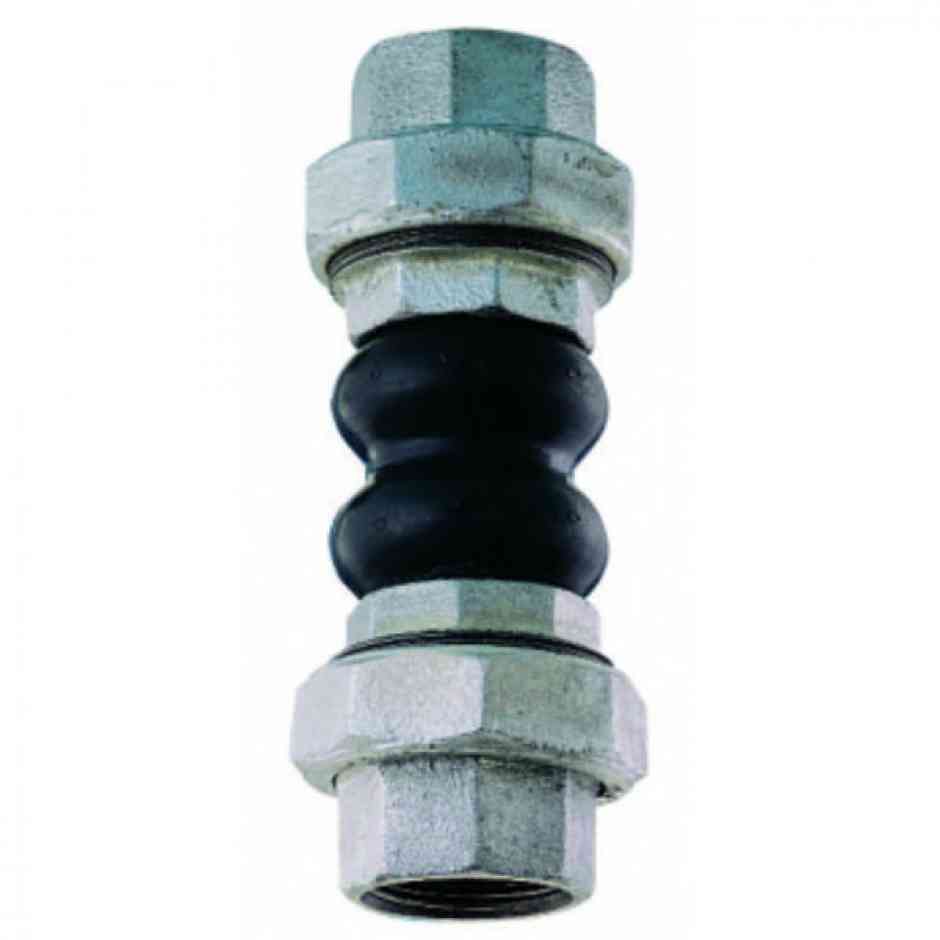

- муфтовые компенсаторы;
- фланцевые компенсаторы с ограничителями.
Компенсаторы просты в монтаже. Применяются для трубопроводов, транспортирующую горячую и холодную воду. Корпус компенсатора изготавливается из резины, которая не выделяет
токсичных веществ. При необходимости резиновые компенсаторы дополнительно защищаются от агрессивных сред. Для этого в резиновую часть могут быть вмонтированы распорные кольца для работы в условиях вакуума. Если в транспортируемой среде предполагаются абразивные вещества или скорость жидкости выше 10 м/с, применяют компенсатор с внутренним защитных кожухом.
| Ду, мм | Масса, кг | Длина, мм | Макс. растяжение |
|---|---|---|---|
| 20 | 0,65 | 203 | 22 |
| 25 | 1,12 | 203 | 22 |
| 32 | 1,45 | 203 | 22 |
| 40 | 1,90 | 203 | 22 |
| 50 | 2,52 | 203 | 22 |
