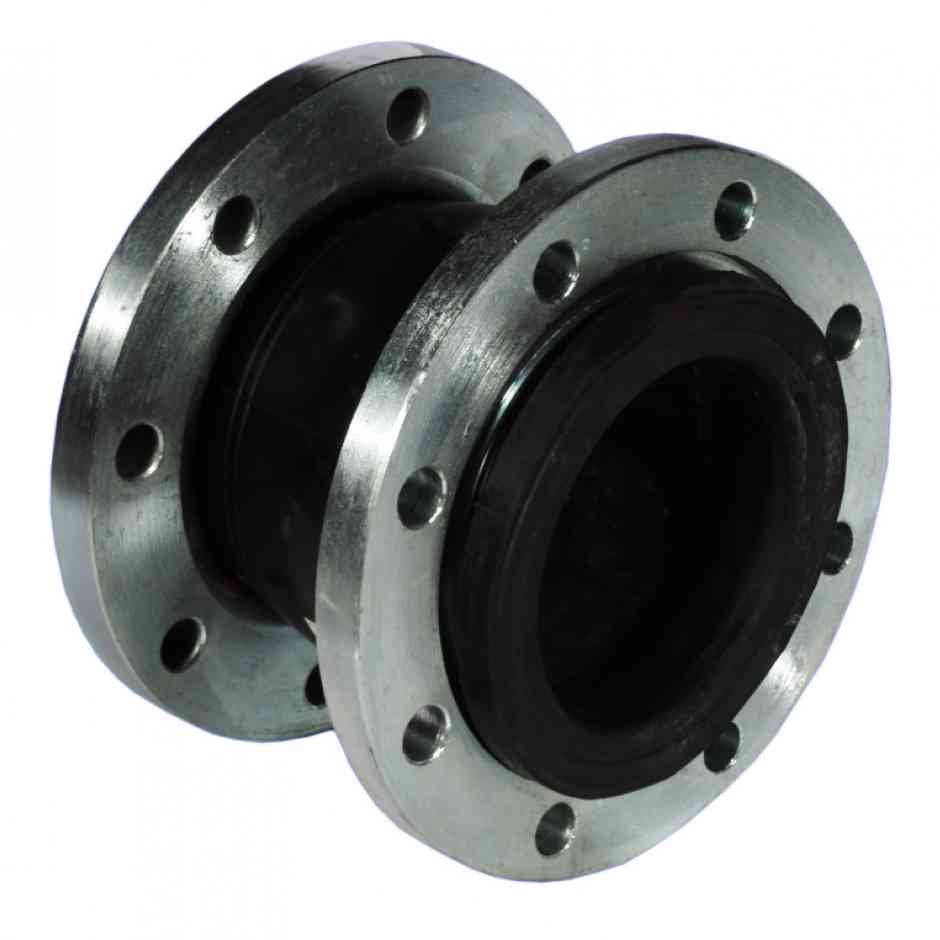

Компенсатор фланцевый

Компенсатор представляет собой гибкий элемент для соединения трубы, оборудования. Предназначен компенсатор для погашения температурных деформаций трубопровода, гашения движения, снятия вибрации и шума, компенсации смещений, связанных с неточностью монтажа.

Классификация компенсаторов по типам соединительных элементов:

  • фланцевые компенсаторы;
  • муфтовые компенсаторы;
  • фланцевые компенсаторы с ограничителями.

Компенсаторы просты в монтаже. Применяются для трубопроводов, транспортирующую горячую и холодную воду. Корпус компенсатора изготавливается из резины, которая не выделяет
токсичных веществ. При необходимости резиновые компенсаторы дополнительно защищаются от агрессивных сред. Для этого в резиновую часть могут быть вмонтированы распорные кольца для работы в условиях вакуума. Если в транспортируемой среде предполагаются абразивные вещества или скорость жидкости выше 10 м/с, применяют компенсатор с внутренним защитных кожухом.

Ду, мм Масса, кг Длина, мм Макс. растяжение
100 6,20 130 10
150 10,0 130 15
200 12,0 130 20
40 3,60 95 6
50 4,27 105 7
65 5,26 115 7
80 6,56 130 8
100 7,30 135 10
125 9,93 170 12
150 13,51 180 12
200 18,45 205 16
250 23,02 240 16
300 29,43 260 16
350 39,10 265 16
400 48,8 265 16
